CALYPSO preset
하이라이트
- 측정기 셋업 시간 90% 단축
- 정렬 정확성 향상
- 비용 및 시간 절감
- 측정기당 연간 기계 가동 시간 약 2,000시간에서 6,000시간으로 증대
- 자동 생산: 생산 과정에 수동 작업이 거의 없으므로 전 세계적 경쟁력 강화!
- 하루 24시간 주 7일 생산 가능

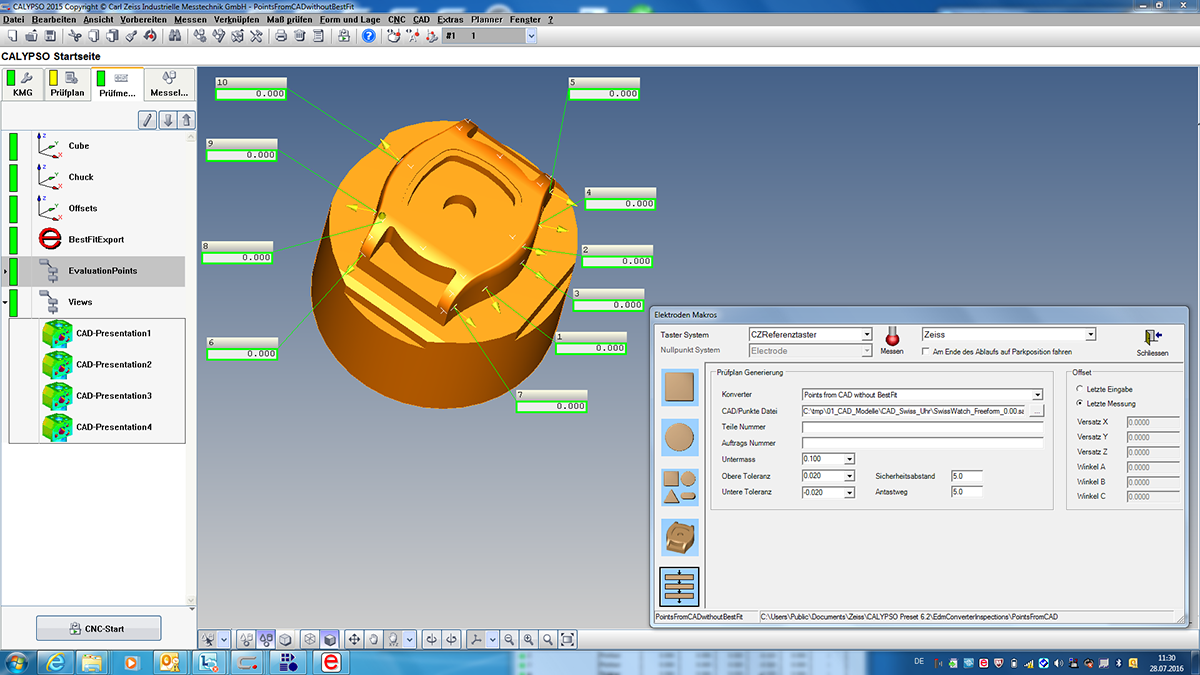

매크로 라이브러리에서 기존의 매크로를 선택하거나 매크로를 직접 생성하여 전극과 측정물을 사전 셋업하세요.
전극과 측정물을 빠르게 사전 셋업하세요
ZEISS CALYPSO 모듈 PRESET을 이용하면 전극과 측정물을 빠르고 확실히 사전 셋업할 수 있습니다. 측정기 셋업 시간이 단축될 뿐 아니라 정확성 증대의 이점도 누리게 됩니다. 수동 팔레트 배치 장치뿐 아니라 전자동식 공정 제어 장비에서도, 방전 모듈 PRESET을 이용하면 방전 전극 교체 시 오프셋과 회전을 수분 내에 측정할 수 있습니다. PRESET은 모든 표준 측정 플랜을 완벽히 제공합니다. 그래픽 사용자 가이드로 측정 과정 설정을 도와줍니다. 사각형 및 원형 기본 형상용 CNC(컴퓨터 수치 제어) 옵션도 출시되어 있습니다.
PRESET의 기능
PRESET은 전극과 측정물을 사전 셋업하고 품질을 점검하는 데 사용합니다. 먼저 클램핑 장비에서 영점을 설정합니다. 그러면 매크로를 선택하고 전극과 측정물을 검사할 수 있습니다. 매크로 라이브러리에서 매크로를 손쉽게 직접 생성할 수 있습니다. 다음 단계에서는 오프셋 데이터가 포함된 파일이 제공되며, 이 파일은 바로 내보내거나 작업 관리자 소프트웨어로 전송할 수 있습니다.
작업 관리자 소프트웨어가 측정을 개시하고 오프셋 데이터를 수신하여 생산 장비로 송신합니다. PRESET은 특히 Zimmer & Kreim, System 3R, Röders, CERTA 등의 작업 관리자 소프트웨어와 호환됩니다. 그뿐 아니라 PRESET은 모든 표준 CAD 포맷을 읽을 수 있습니다.
오프셋 데이터 내보내기는 각 제조사 고유의 관련 포맷을 모두 지원합니다
AEG, AEG Elotherm, AGIE Data Catalogue, AGIE Vision, CERTA (Zwicker), Charmilles, Digma, DMG MORI, Erowa, Exeron, FEHLMANN VERSA 825, Hansen, Hermle, Ingersoll, Micron, Maegerle Fixture, Maegerle Grinding, Makino, Maho-Hansen, Mazak Mazatrol Matrix Nexus 2, Mitsubishi, ROBOCUT a-CiA series, Röders, SGL, Sodick, System 3R, Walter, Zimmer & Kreim
필요하신 포맷이 포함되어 있지 않나요? 그렇다면 아래 정보를 알려 주세요:
- 어떤 작업 관리자 소프트웨어와 연동하고 싶으세요?
- 어떤 측정기와 CAD 포맷을 사용하세요?
