GEAR PRO

하이라이트

  • 그래픽 지원 입력 창
  • 측정 과정의 CAD 시뮬레이션
  • 능동형 및 수동형 센서
  • 회전 테이블 유무와 관계없이 측정
  • 기준에 적합한 자동 분석 평가
  •  응용 사례 중심 보고서

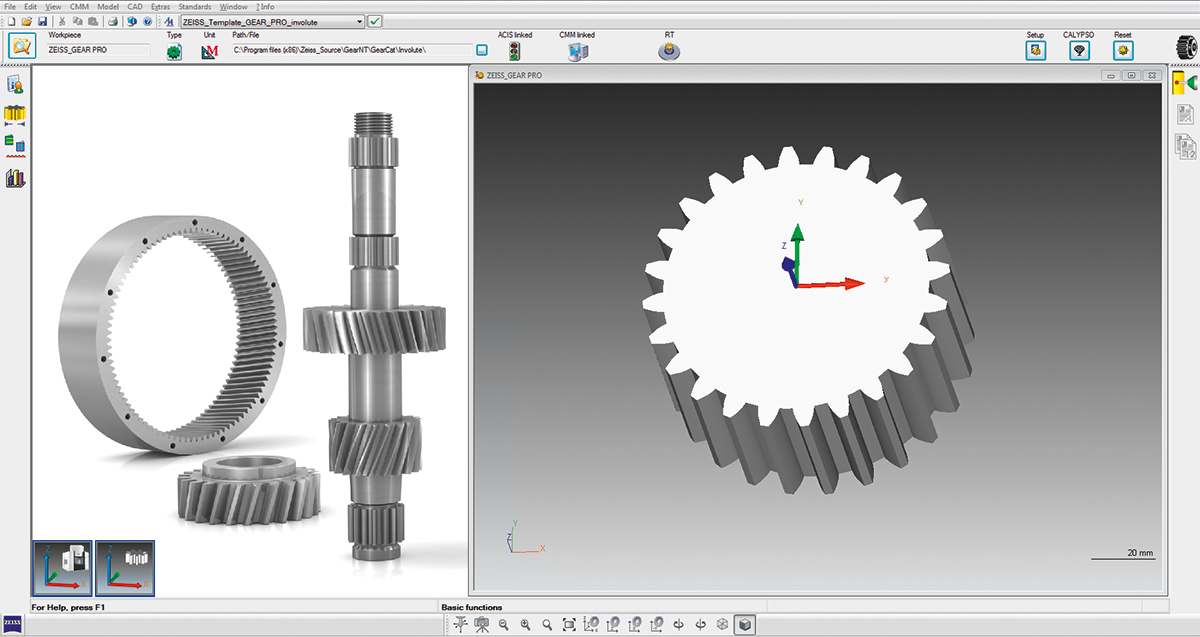

Specialist for spur gears: ZEISS GEAR PRO involute

Specialist for spur gears: ZEISS GEAR PRO involute

3차원 측정기에서 기어 측정

기어는 공차가 적어야만 동력을 손실 없이 전달할 수 있습니다. 기어 제조의 정밀도를 높이려면 기어 톱니 측정이 병행되어야 합니다. ZEISS CALYPSO의 GEAR PRO 옵션을 이용하면 3차원 측정기에서 기어 톱니를 측정할 수 있습니다. GEAR PRO의 분석용 3D 기어 모델과 그래픽 지원 입력 창 덕분에 매우 효율적인 측정이 가능합니다.

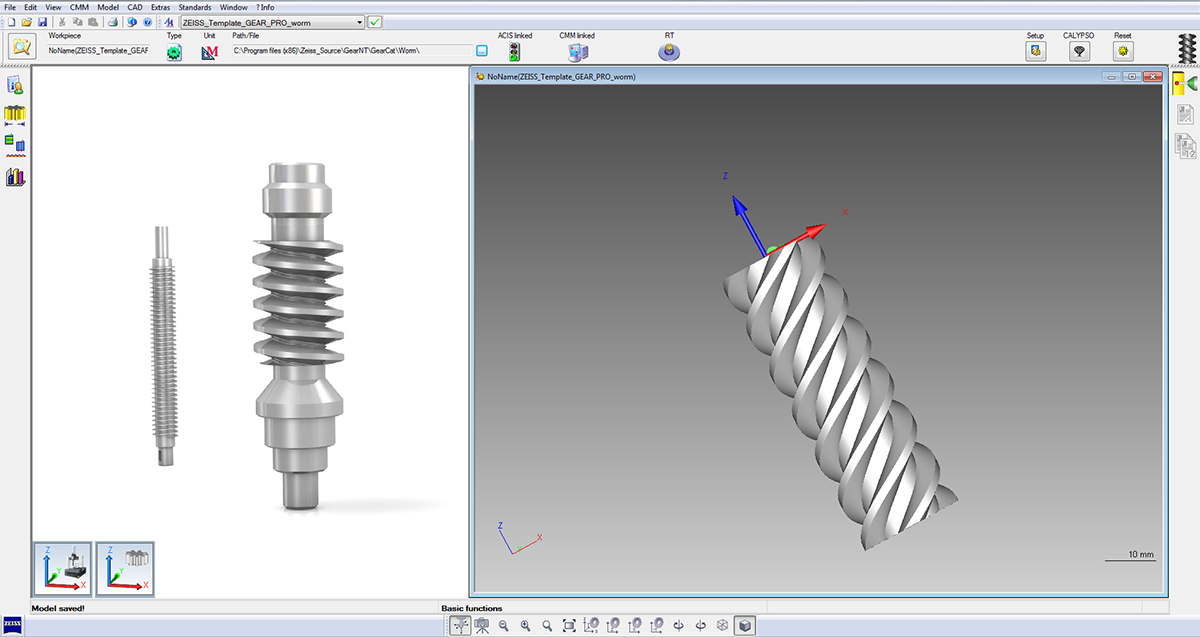

Evaluation of a worm profile with GEAR PRO worm

Evaluation of a worm profile with GEAR PRO worm

시각적 점검

GEAR PRO는 소프트웨어의 코어 메모리와 그래픽 사용자 인터페이스의 상호 작용을 통해, 형상 정의에서 기어의 CAD 모델을 생성합니다. CAD 모델의 그래픽 재현을 이용하여 입력 값을 신속하게 시각적으로 점검할 수 있습니다. 형상 정의에서부터 이미 표준 측정을 시작할 수 있습니다.

사용자 가이드

그래픽 입력 창과 각 단계의 체계적 사용자 가이드를 이용하여 측정 과정을 각 측정 임무에 맞게 손쉽게 조정할 수 있습니다. 대화창과 그래픽 시각화 덕분에 마우스를 몇 번만 클릭하면 분석 및 측정 범위를 자동으로 정의할 수 있습니다.

5종류의 패키지가 대표적 용도로 출시되어 있습니다:

  • 원통형 기어용 – GEAR PRO involute
  • 베벨 기어용 – GEAR PRO bevel
  • 웜 기어용 – GEAR PRO worm
  • 로터(스크루 컴프레서)용 – GEAR PRO rotor
  • 기어 호브용 – GEAR PRO hob
